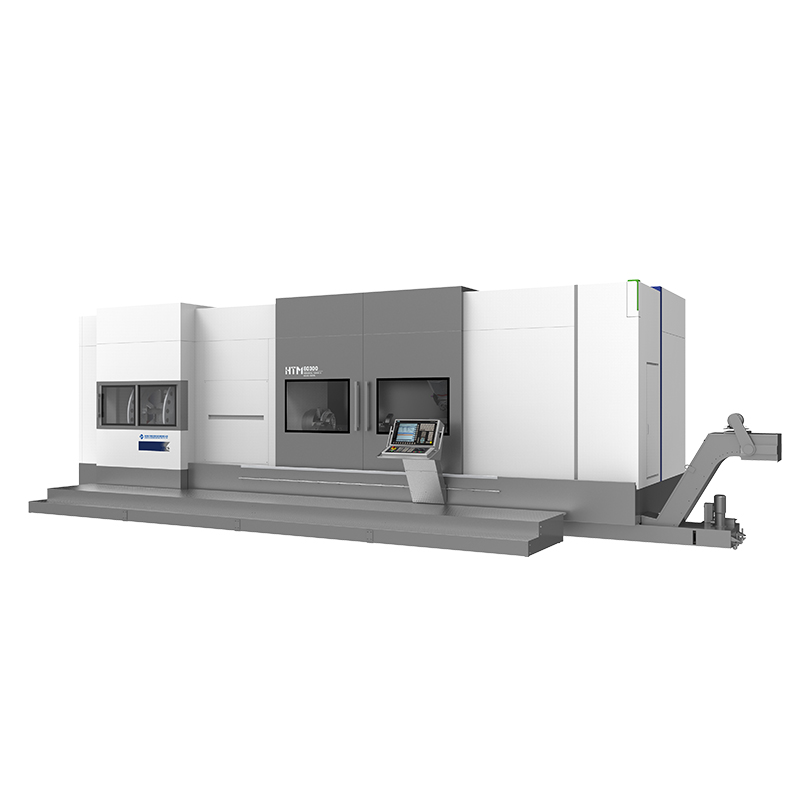

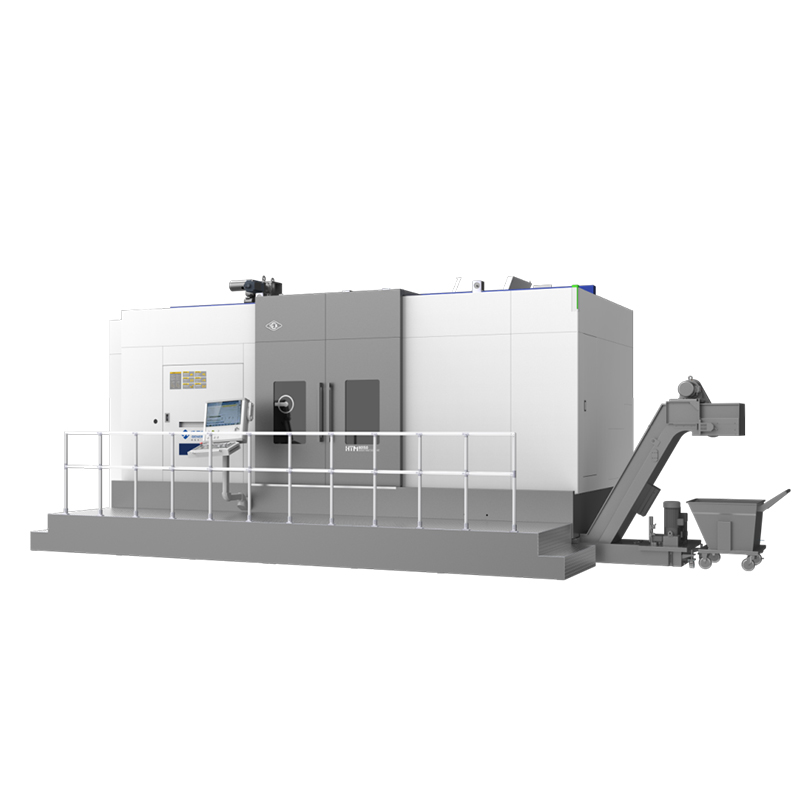

HTM系列臥式車銑復合加工中心

HTM40100h/HTM63/HTM6380系列臥式車銑復合加工中心系列是全新打造的高生產效率臥式復合加工機床，具有五軸聯動加工能力。機床具有高精度、高穩定性、高剛性等特點。豐富的配置、多樣的配置形式，適合高精類的鋁件，鑄鐵及鋼件切削，切削適用性廣，切削效率高，特別適用于完成回轉類空間復雜異型曲面零件的切削加工，“一次裝卡，全序加工”。

在線咨詢全國熱線
86-024-25340888

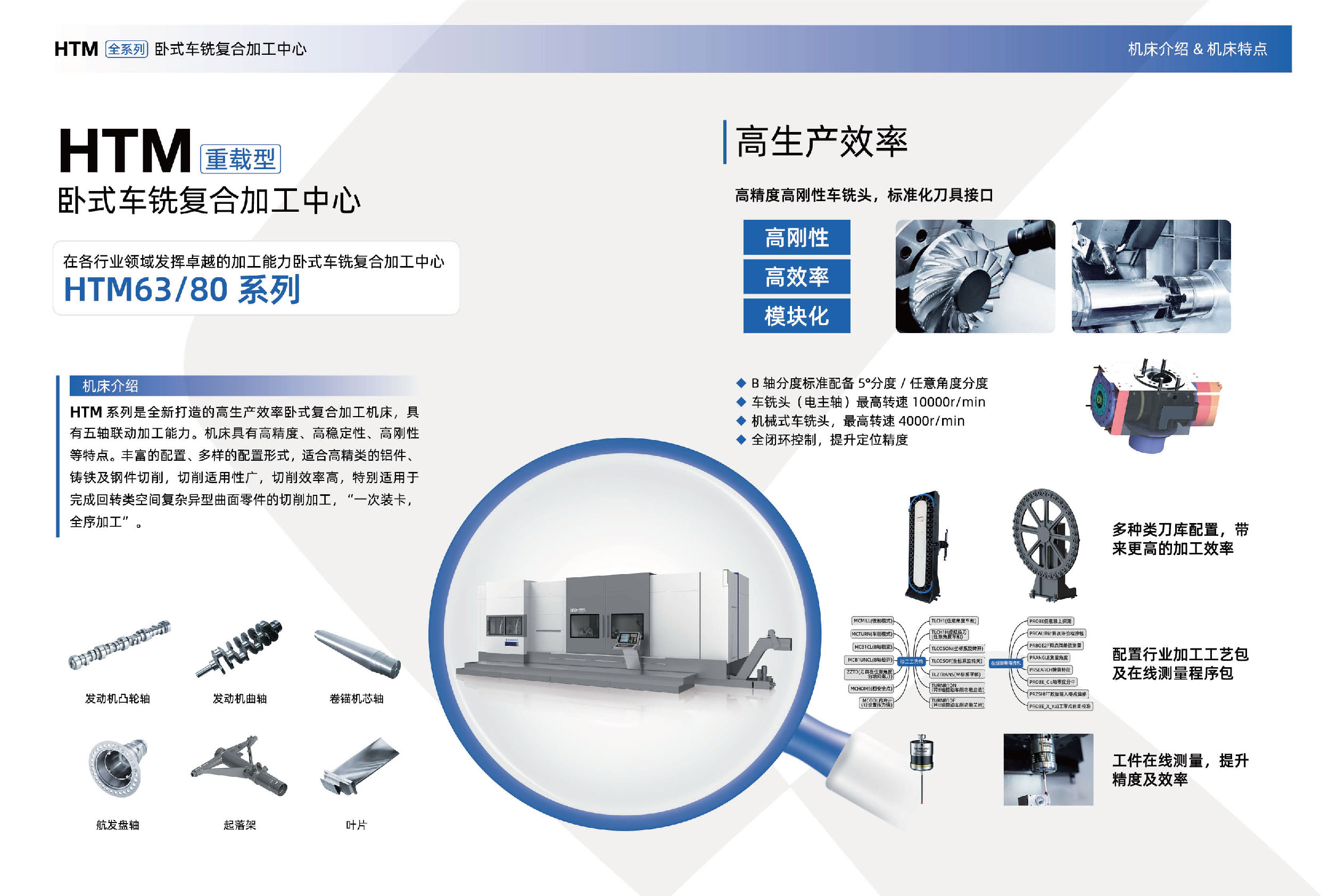

HTM63/HTM6380系列車銑加工中心是具有五軸五聯動功能的車銑加工中心，是一種集成了車、銑，鉆、鏜、攻絲等功能于一臺設備上的高柔性機床，對于航空、航天、船舶、軍工以及民用工業中的一些形狀復雜、精度要求高的異形回轉體零件，可在一次裝夾中完成全部或大部分工序的加工，既可保證精度，又可以提高效率、降低成本。
HTM63/HTM6380系列車銑中心是一種具有高轉速、高精度、高剛性的復合加工機床，由于具有Y軸和B軸功能，因此機床加工工藝范圍廣，采用的刀具種類和規格較多，可以加工盤類、軸類零件的外圓、內孔、端面、切槽、螺紋以及錐面、圓弧曲面等。零件經一次裝卡可加工完成全部或大部分工序，大大提高了工作效率。尺寸公差為IT6級；粗糙度為Ra1.6；圓度為3.5μ。該機床顯著特點是銑削加工葉片螺旋面、加工偏心零件、銑削斜面等，特別適用于軍工、航天、航空等加工制造行業的復雜零件的加工。

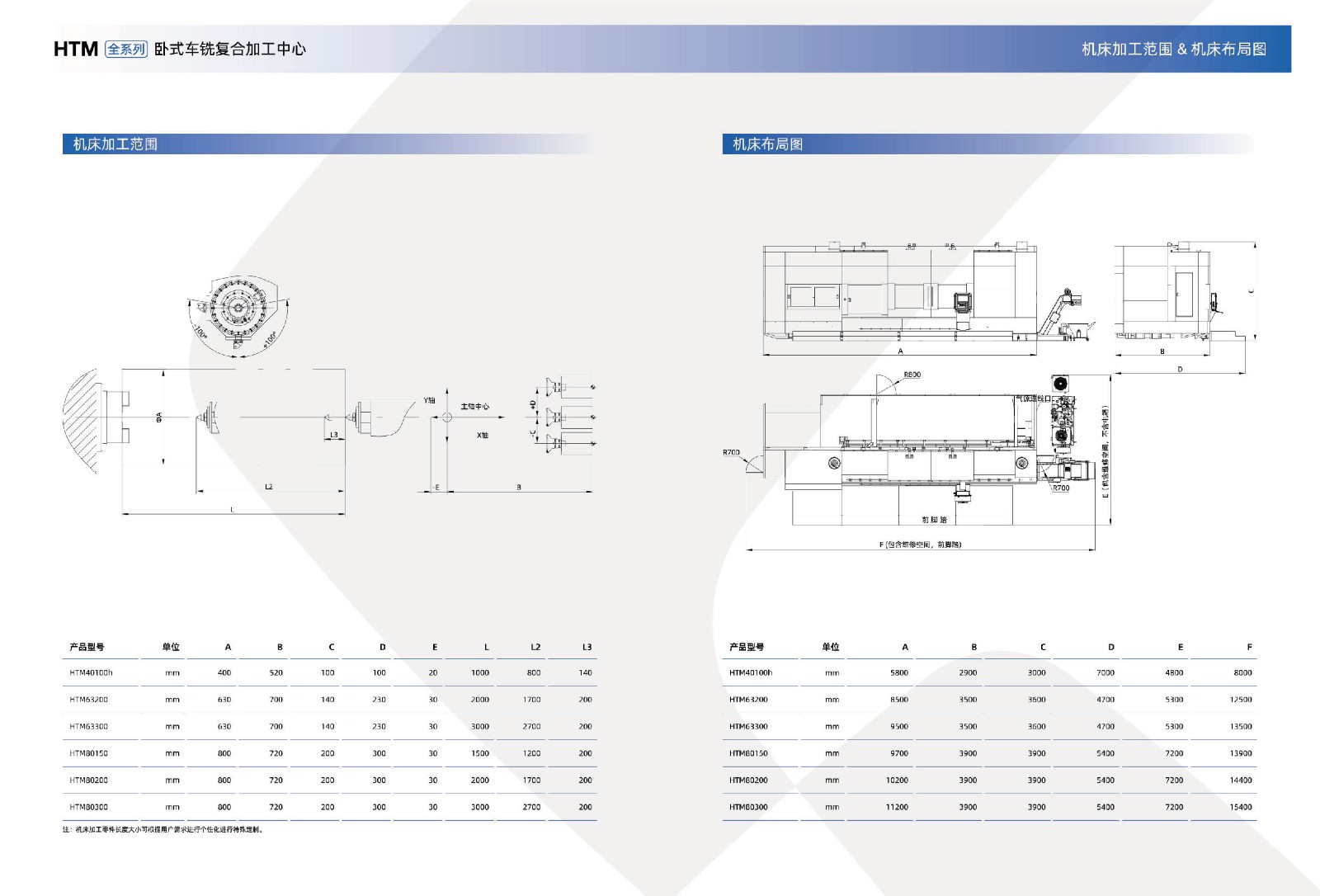

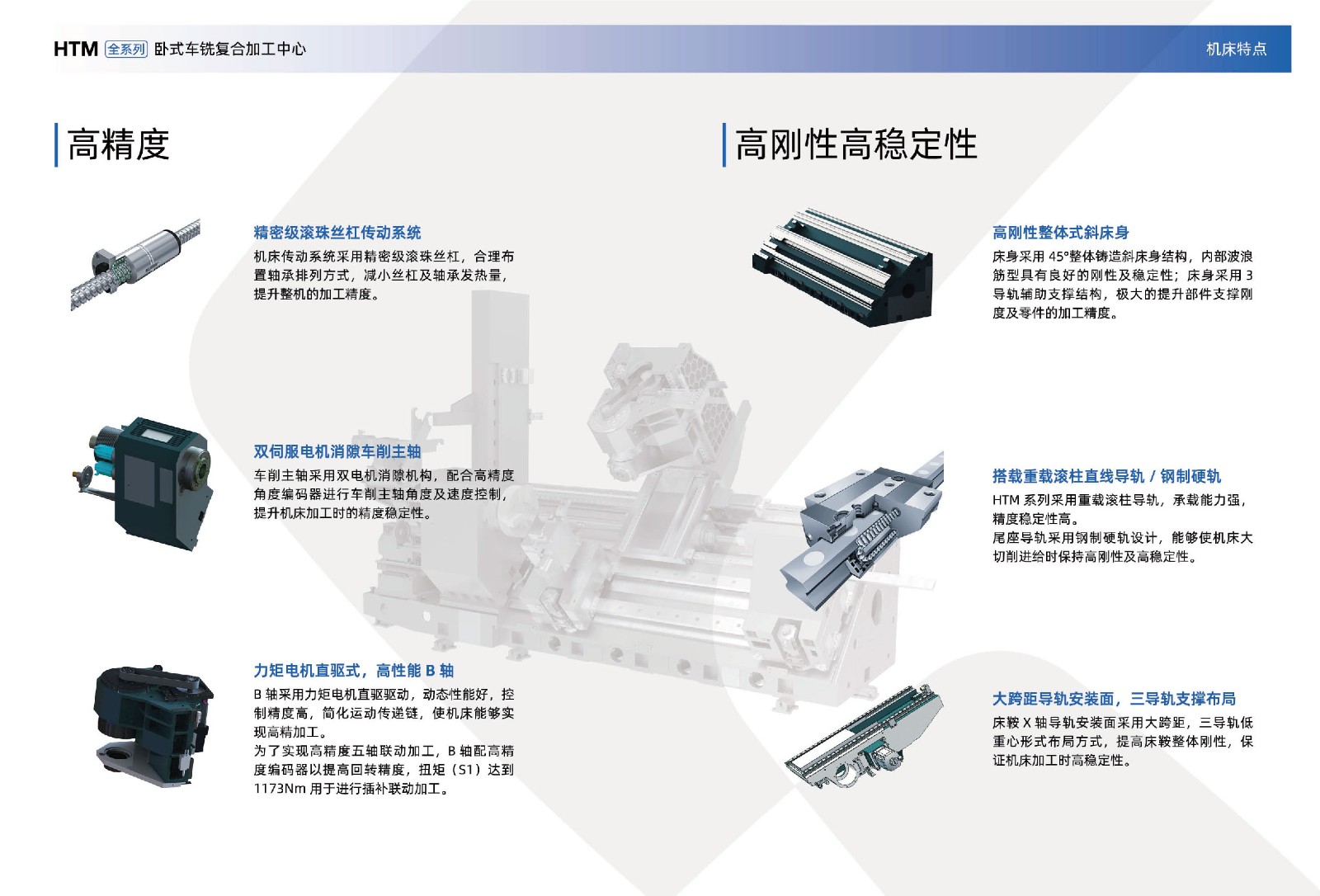

該車銑加工中心為45°后斜整體鑄造床身；最大車削直徑可達φ630/φ800mm,最大車削長度為1500至6000mm;所有線性軸均采用高剛性的滾柱直線導軌及光柵尺反饋裝置，為全閉環控制。所有旋轉軸也都采用角度編碼器（圓鋼柵）反饋裝置，為全閉環控制。

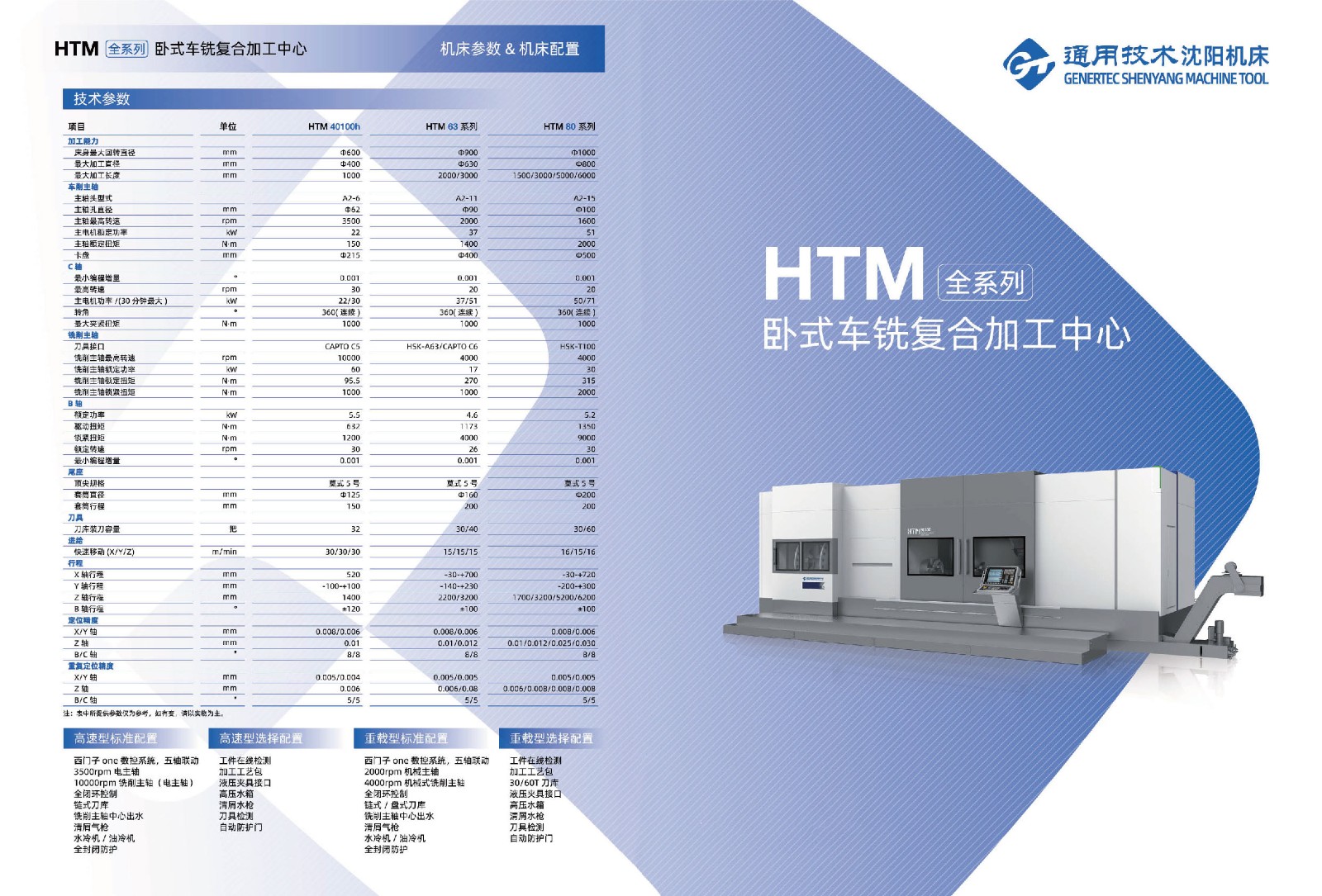

1 拷貝.jpg
